본 강좌는 ESXi 6.7에 Xpenology를 설치하는 방법을 안내합니다. 자세한 내용은 아래와 같습니다.

OS : ESXi 6.7 U3(Update 3 - Build 15160138)

DSM : DS918+ / DSM 6.2.3-25426) Bootloader : Jun's loader 1.04b

준비

본 작업을 진행하기 위해선 다음의 파일들이 필요합니다. 다음의 구글 드라이브 링크를 클릭한 후 다운로드 받습니다. (drive.google.com/file/d/1fDBXqwo4gEROTJ2U2MtIi3ZaSd3lZ1w-/view?usp=sharing)

Xpenology DS918+ Pack for ESXi_20200823.zip

https://drive.google.com/file/d/1fDBXqwo4gEROTJ2U2MtIi3ZaSd3lZ1w-/view?usp=sharing&usp=embed_facebook
https://drive.google.com/file/d/1fDBXqwo4gEROTJ2U2MtIi3ZaSd3lZ1w-/view?usp=sharing
https://drive.google.com/file/d/1fDBXqwo4gEROTJ2U2MtIi3ZaSd3lZ1w-/view?usp=sharing

파일을 다운로드 받은 후 압축을 풀면 확인되는 파일은 아래와 같습니다.

DSM_DS918+_25426.pat : Synology DS918+용 DSM 이미지. DSM 6.2.3-25426 버전임
osfmount.exe : synoboot.img 파일을 수정할 수 있도록 도와주는 프로그램
StarWindConverter.exe : synoboot.img를 ESXi에서 사용할 수 있는 형태로 변환해주는 프로그램
synoboot.img : Jun's Loader 1.04b 기반의 Xpenology 부팅 이미지
synology-assistant-6.1-15163.exe : 시놀로지 제품 검색 프로그램

synoboot.img 파일 내용 수정 (OSFMount)

문득 이런 생각이 드실겁니다. "애초에 synoboot.img를 ESXi용으로 미리 변환된걸 배포해주면 안됐던거였음?" 네 안됩니다. 설치 환경에 맞게 필히 수정해야 팔 내용들이 있거든요. 지금 바로 알아보겠습니다.

osfmount를 설치하고 실행하면 이런 화면이 뜹니다. 왼쪽 하단의 'Mount new...'를 클릭합니다.

synoboot.img 파일의 내용을 수정할 것이므로 synoboot.img 파일을 선택하고 'Next' 버튼을 클릭합니다.

수정해야 할 파일은 첫번째 파티션에 위치해있습니다. 사이즈가 15.00MB인 0번째 파티션을 선택한 후 'Next' 버튼을 클릭합니다.

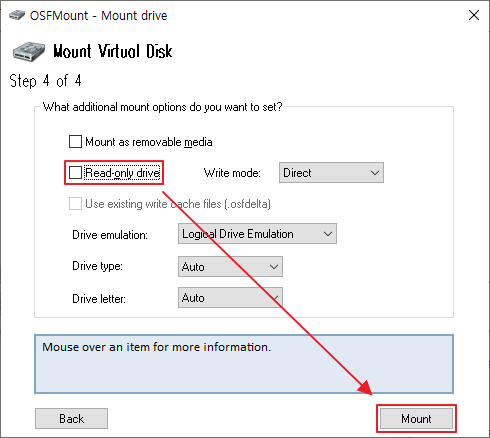

'Read-only drive'가 기본으로 체크 되어 있을텐데 체크 해제합니다. 체크 안하면 파일을 수정할 수 없습니다. 체크를 해제한 후 'Mount'를 클릭합니다.

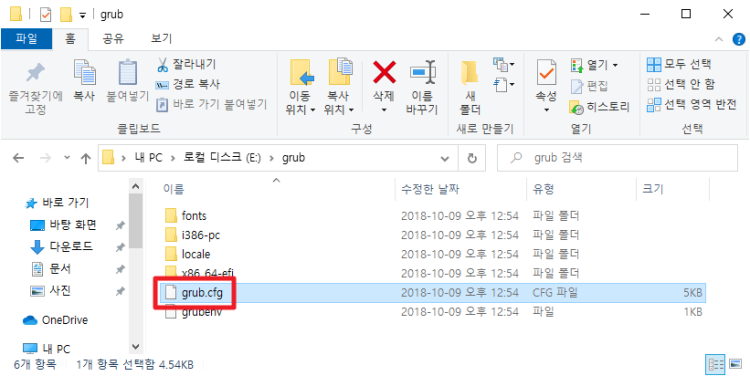

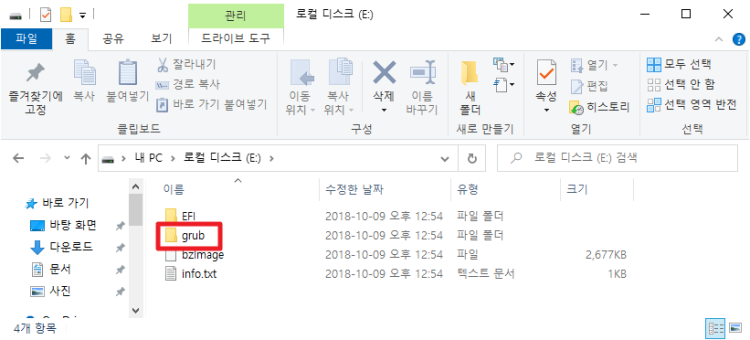

마운트가 성공적으로 진행됐다면, '내 컴퓨터'에 새로운 드라이브가 하나 인식 될 것입니다. 해당 드라이브의 'grub' 폴더로 들어갑니다.

그리고 'grub.cfg' 파일을 메모장이나 기타 문서 편집기로 엽니다. 메모장을 실행한 후 grub.cfg 파일을 메모장 화면으로 드래그 앤 드롭을 하거나 메모장에서 '파일 -> 열기' 버튼으로 열어도 됩니다.

일반적으로 수정해야 할 부분은 3곳 입니다.

USB 드라이브의 VID/PID 정보 : 보통 Xpenology를 네이티브로 설치할때 필히 수정해야 합니다. 지금은 ESXi라는 가상머신 위에 올리는 것이므로 수정할 필요 없습니다. 넘어갑니다.
DS918+의 시리얼넘버와 맥주소 : 시리얼넘버는 인터넷에서 구한 DS918+의 시리얼넘버를 사용하거나 DS918+ 제품 체계에 맞는 시리얼 넘버를 넣어줍니다. 맥주소는 상위 6글자(001132)는 고정으로 놓고, 하위 6글자(123456)을 수정합니다. 16진수이므로 000000 부터 FFFFFF 까지 가능합니다. (예: 001132654321, 001132AF6BE8)
현재 장착된 드라이브 총 개수 : 설치 하다보니 이 설정은 꽤 중요했습니다. ESXi의 VM에 추가하여 Xpenology가 인식한 드라이브의 개수보다 'SataPortMap'의 값이 작으면 OS설치에 문제가 발생하는 특이한 증상이 있었습니다.
이 값은 'Jun's Loader용 50MB 드라이브 1개 + 실제 Xpenology에 인식시킬 드라이브 개수'를 적습니다.
예를 들어서, 저는 물리적인 하드디스크 4개를 Xpenology에 연결시킬 것이기 때문에 'SataPortMap'에 '5'를 적었습니다.

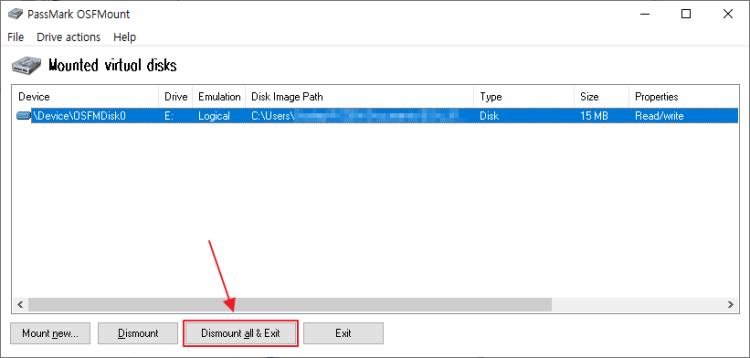

수정이 끝났으면 저장한 후 osfmount 프로그램 하단의 'Dismount all & Exit' 버튼을 클릭합니다.

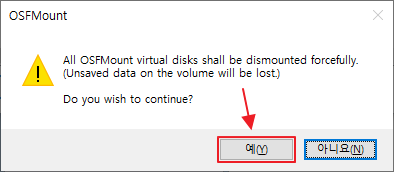

마운트가 해제될건데 괜찮냐? 라고 물어봅니다. '예(Y)'를 클릭합니다.

ESXi에서 사용할 수 있는 이미지로 변환 (StarWindConverter)

위에서 synoboot.img를 성공적으로 편집했습니다. 이제 ESXi에서 사용할 수 있도록 변환하는 작업을 해야 합니다. 동봉된 파일 중 'StarWindConverter.exe'를 설치한 후 실행합니다.

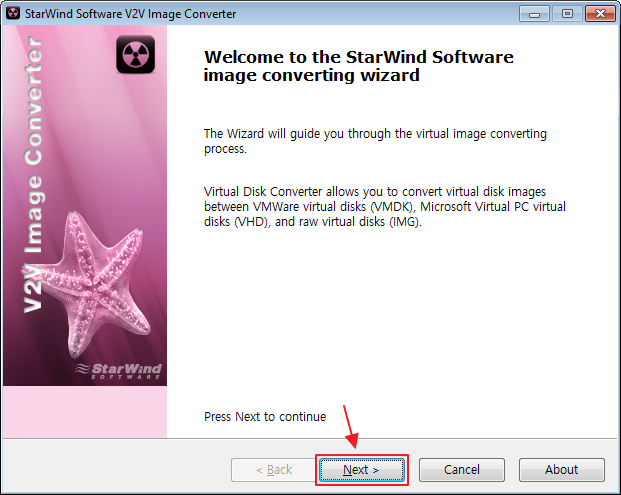

'Next' 버튼을 클릭합니다.

방금 편집한 synoboot.img 파일을 선택한 후 'Next' 버튼을 클릭합니다.

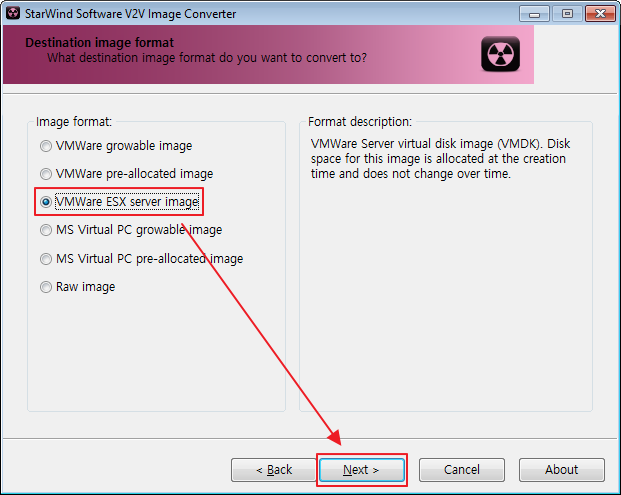

3번째에 있는 'VMWare ESX server image'를 선택한 후 'Next' 버튼을 클릭합니다.

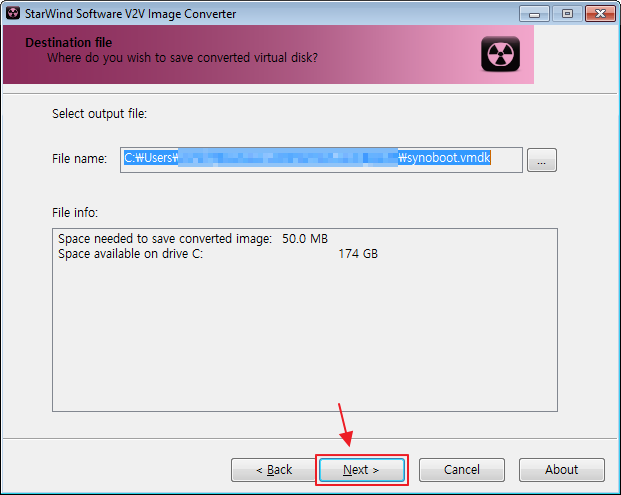

변환이 완료된 파일이 출력될 경로를 지정합니다. 기본값은 'synoboot.img'와 같은 위치입니다. 하단의 'Next' 버튼을 클릭합니다.

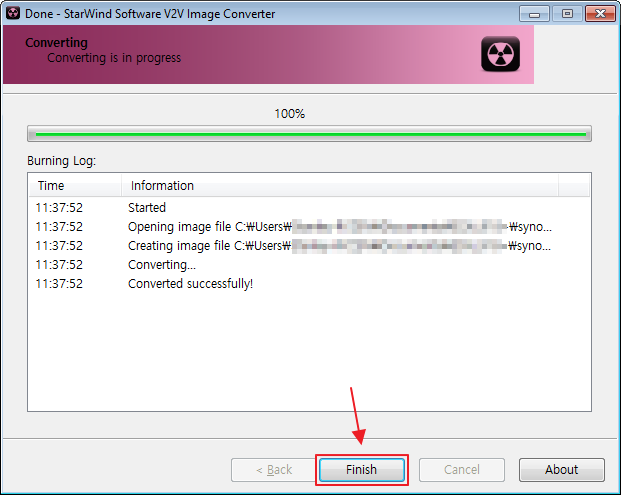

순식간에 변환이 완료됩니다. 'Finish' 버튼을 클릭해서 작업을 끝냅니다.

변환이 끝나면, 'synoboot.vmdk'와 'synoboot-flat.vmdk' 파일이 생성됩니다. 둘다 꼭 필요하니 지우지 말고 잘 보관합니다.

ESXi에서 가상 시스템 생성

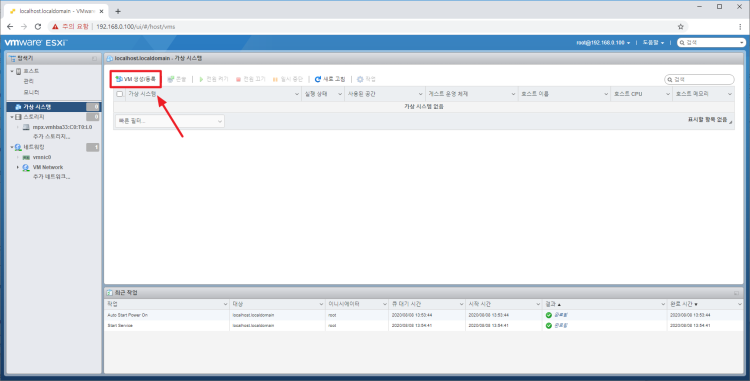

ESXi 관리 페이지로 접속한 후 좌측의 '가상 시스템'을 선택하면, 가상 시스템 리스트를 볼 수 있습니다. 방금 만들었으니 아무것도 없습니다. 상단의 'VM 생성/등록'을 클릭합니다. 이 작업을 진행하기 전에 필히 데이터스토어(DataStore)를 생성해놔야 합니다.
